Broadacre City

Frank Lloyd Wright

und seine Vision der urbanen Zukunft

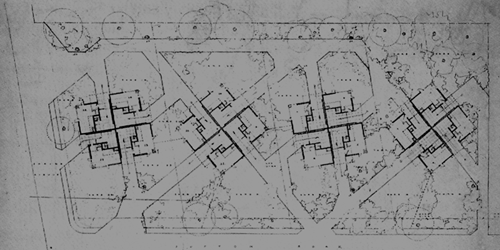

Das Ardmore Experiment

Cloverleaf Quadruple Housing [Wohnsiedlung]

von Franz Sdoutz

'Suntop Häuser', Modell und Plan 1939 - 40, von Frank Lloyd Wright

Beschriftung:
1 Modell.

3 Schnittperspektive durch den Wohnraum.
4 Plan einer Wohnung. I.)

Nur eines von vier Häusern in der Stadt Ardmore (Pennsylvania) wurde realisiert. Auffällig ist der Flächenbedarf für Erschließung und Individualverkehr im Verhältnis zur Wohnfläche.

Cloverleaf Quadruple Housing [Siedlung kleeblattförmiger Vierfach-Wohnhäuser XI.) ] - 1942, von Frank Lloyd Wright

Für das 'Defense Housing Program' der US-Regierung wurden auf einem 100 Acre [40,47 ha] Areal VII.) in Pittsfield Massachusetts 25 "Fourplex" [Vierfach] Häuser für 100 Familien IV.) 7 entworfen, aber letztlich nicht realisiert.

Geplant war der Einsatz standardisierter Betonfertigteile, um den engen Kostenrahmen von $3,500 VI.) 3 pro Einheit [$14,000 pro Vierfach-Haus] einzuhalten. Entlang der Wohnungstrennwand verbesserte ein 16 x 36 Fuß [4,9 x 11 m] Lichthof in jedem Quadranten Belichtung und Befüftung. V.) 2

[Jesse C. Fisher Jr.] North Carolina Housing - 1957, von Frank Lloyd Wright

Perspektive [5742.017] zeigt eine Siedlung mit zumindest. 31 Fourplex Wohnhäusern. "Car Courts" an den Grundstücksgrenzen erlauben ein Wegenetz ähnlich dem Quadruple Block Plan, jedoch ohne [Block-] Raster.

Quellen:

1. 'Frank Lloyd Wright' von Bruno Zevi, veröffentlicht von Zanichelli Editore Bologna, 1994 [Erstveröffentlichung 1979] http://books.google.com/

   Abb. _01 [Seite 177]
2. "FRANK LLOYD WRIGHT: DIE LEBENDIGE STADT" herausgegeben von David G. De Long, veröffentlicht von Vitra Design Museum, Weil am Rhein / Skira editore, Mailand, 1998
   http://books.google.at/

   Abb. _02 [Seite 241] "Ardmore-Experiment"; "Suntop-House", Zeichnung datiert 1938
   Abb. _03 [Seite 268]
   7 [Seite 241]
3. 'The Living City' von Frank Lloyd Wright, veröffentlicht von Horizon Press, 1958
   http://www.archive.org/

   Abb. _04 [Seite 151]
4. 'Treasures of Taliesin: Seventy-Seven Unbuilt Designs' von Bruce Brooks Pfeiffer, Frank Lloyd Wright, veröffentlicht von Pomegranate, 1999
   http://books.google.at/ [Tafel 28, Seite 64]

   7 Wright selbst [wiedergegeben auf Seite 64] schreibt von "100 houses in Pittsfield". 100/4 ergibt 25 Fourplexes, es sind aber nur 22 im Schaubild Abb. _03 dargestellt.
5. 'Frank Lloyd Wright's Usonian Houses: Designs for Moderate Cost One-Family Homes' von John Sergeant, veröffentlicht von Watson-Guptill Publications / New York, 1984 Taschenbuchausgabe (Erstveröffentlichung 1976 in New York, von Whitney Library of Design) http://books.google.at/

   2 ^ a b [cf. Seite 72 ff.]
6. 'Suburban steel: the magnificent failure of the Lustron Corporation, 1945-1951' von Douglas Knerr, veröffentlicht von Ohio State University Press, 2004
   http://books.google.at/

   3 [Seite 58, 59]
7. Diese "Information" stammt von einer books.google.seach Ergebnisvorschau. Falls zutreffend, ergibt sich daraus ca. ein halber Acre [2023 m2] pro Einheit - ähnlich zu Abb. _04.
8. 4 Meine Angaben bezüglich Grundstücksgröße und Dichte sind spekulative Annäherungen basierend auf:
   a) John Sergeant V.) "With 1/2 - acre lots, the density was eight to ten people per acre, but at Ardmore this was closer to thirty people per acre." [Seite 72]
   b) Proportionaler [!] Vergleich verschiedener Planreproduktionen. X.) 6
   c) Google Earth
9. 'Frank Lloyd Wright Rebel In Concrete' von Aylesa Forsee, veröffentlicht von Macrae Smith Company 1959 http://www.archive.org/

   5 [Seite 136]
10. 'Frank Lloyd Wright 1917-1942: The Complete Works' [Band 2] von Bruce Brooks Pfeiffer, veröffentlicht von Taschen 2010

    [Seite 326] » "The Ardmore Experiment", Suntop Homes for Otto Tod Mallery « datiert 1938, alle reproduzierten Zeichnungen sind mit 39… katalogisiert, das Modell datiert 1940.
    6 ^ a [Seite 327] Plan and Schnitt [3906.004] scheinen maßstäblich abgebildet.
11. ^ a b Übersetzungsvorschläge von mir. [Der Taschen Verlag übersetzt z.B. mit: "viergliegriger Grundriss", "Viererblockhäuser", "Vierparteienhaus" und "Cloverleaf Wohnprojekt", was etwas irreführend, einen Ortsnamen suggeriert.]
