Broadacre City

Frank Lloyd Wright

und seine Vision der urbanen Zukunft

Das Ardmore Experiment

Cloverleaf Quadruple Housing [Wohnsiedlung]

von Franz Sdoutz

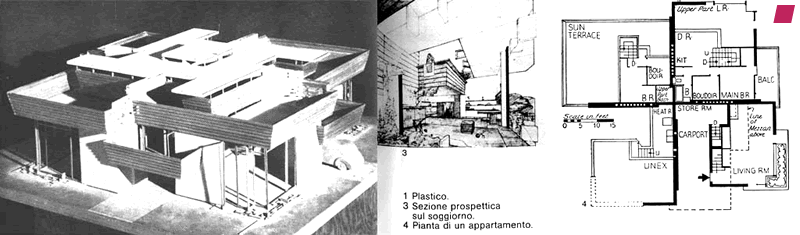

'Suntop Häuser', Modell und Plan 1939 - 40, von Frank Lloyd Wright

Beschriftung: »
1 Modell.

3 Schnittperspektive durch den Wohnraum.
4 Plan einer Wohnung. « I.)

Nur eines von vier Häusern in der Stadt Ardmore (Pennsylvania) wurde realisiert. Auffällig ist der Flächenbedarf für Erschließung und Individualverkehr im Verhältnis zur Wohnfläche.

II.) Abb. _02

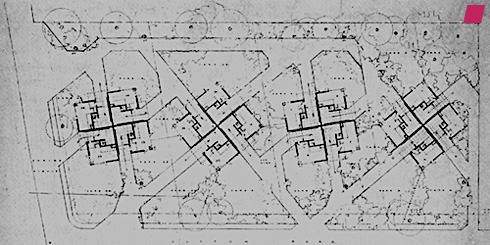

'Das Ardmore Experiment' (Suntop Häuser / Vierfacher Sonnenterrassen Typ / Vierfach-Häuser XI.) ), Lageplan 1938 von Frank Lloyd Wright

» […] This search [to maximize the area of garden on a small lot] led to the "Quadruple homes." The first of these, and the only ones built, were the Suntop homes for the Todd Company in Ardmore, Pennsylvania, in 1939. […] The idea for the quadruple homes had precedents in Wright's work as far back as the residential land development plan he had formulated for the Chicago City Club competition of 1913. Similar plans had also accompanied the Broadacre City proposals. « V.) 2

» […] The apartments were to rent for fifty dollars a month, which was very reasonable, since about forty percent of the furniture would be built in. Even before construction was finished there was a waiting list of tenants. « IX.) 5

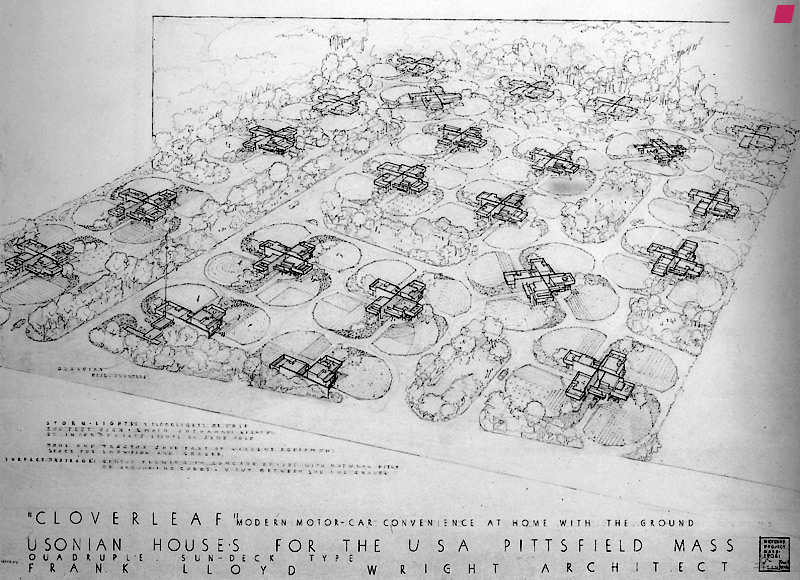

Cloverleaf Quadruple Housing [Siedlung kleeblattförmiger Vierfach-Wohnhäuser XI.) ] - 1942, von Frank Lloyd Wright

Für das 'Defense Housing Program' der US-Regierung wurden auf einem 100 Acre [40,47 ha] Areal VII.) in Pittsfield Massachusetts 25 "Fourplex" [Vierfach] Häuser für 100 Familien IV.) 7 entworfen, aber letztlich nicht realisiert.

Geplant war der Einsatz standardisierter Betonfertigteile, um den engen Kostenrahmen von $3,500 VI.) 3 pro Einheit [$14,000 pro Vierfach-Haus] einzuhalten. Entlang der Wohnungstrennwand verbesserte ein 16 x 36 Fuß [4,9 x 11 m] Lichthof in jedem Quadranten Belichtung und Befüftung. V.) 2

[Jesse C. Fisher Jr.] North Carolina Housing - 1957, von Frank Lloyd Wright

Perspektive [5742.017] zeigt eine Siedlung mit zumindest. 31 Fourplex Wohnhäusern. "Car Courts" an den Grundstücksgrenzen erlauben ein Wegenetz ähnlich dem Quadruple Block Plan, jedoch ohne [Block-] Raster.

Quellen

1. 'Frank Lloyd Wright' von Bruno Zevi, veröffentlicht von Zanichelli Editore Bologna, 1994 [Erstveröffentlichung 1979] http://books.google.com/

   Abb. _01 [Seite 177]
2. "FRANK LLOYD WRIGHT: DIE LEBENDIGE STADT" herausgegeben von David G. De Long, veröffentlicht von Vitra Design Museum, Weil am Rhein / Skira editore, Mailand, 1998
   http://books.google.at/

   Abb. _02 [Seite 241] "Ardmore-Experiment"; "Suntop-House", Zeichnung datiert 1938
   Abb. _03 [Seite 268]
   7 [Seite 241]
3. 'The Living City' von Frank Lloyd Wright, veröffentlicht von Horizon Press, 1958
   http://www.archive.org/

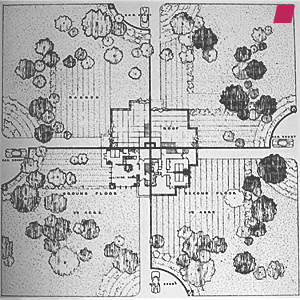

   Abb. _04 [Seite 151]
4. 'Treasures of Taliesin: Seventy-Seven Unbuilt Designs' von Bruce Brooks Pfeiffer, Frank Lloyd Wright, veröffentlicht von Pomegranate, 1999
   http://books.google.at/ [Tafel 28, Seite 64]

   7 Wright selbst [wiedergegeben auf Seite 64] schreibt von "100 houses in Pittsfield". 100/4 ergibt 25 Fourplexes, es sind aber nur ungefähr 21,5 im Schaubild Abb. _03 dargestellt.
5. 'Frank Lloyd Wright's Usonian Houses: Designs for Moderate Cost One-Family Homes' von John Sergeant, veröffentlicht von Watson-Guptill Publications / New York, 1984 Taschenbuchausgabe (Erstveröffentlichung 1976 in New York, von Whitney Library of Design) http://books.google.at/

   2 ^ a b [cf. Seite 72 ff.]
6. 'Suburban steel: the magnificent failure of the Lustron Corporation, 1945-1951' von Douglas Knerr, veröffentlicht von Ohio State University Press, 2004
   http://books.google.at/

   3 [Seite 58, 59]
7. Diese "Information" stammt von einer books.google.seach Ergebnisvorschau. Falls zutreffend, ergibt sich daraus ca. ein halber Acre [2023 m2] pro Einheit - ähnlich zu Abb. _04.
8. 4 Meine Angaben bezüglich Grundstücksgröße und Dichte sind spekulative Annäherungen basierend auf:
   a) John Sergeant V.) » With 1/2 - acre lots, the density was eight to ten people per acre, but at Ardmore this was closer to thirty people per acre. « [Seite 72]
   b) Proportionaler [!] Vergleich verschiedener Planreproduktionen. X.) 6
   c) Google Earth
9. 'Frank Lloyd Wright Rebel In Concrete' von Aylesa Forsee, veröffentlicht von Macrae Smith Company 1959 http://www.archive.org/

   5 [Seite 136]
10. 'Frank Lloyd Wright 1917-1942: The Complete Works' [Band 2] von Bruce Brooks Pfeiffer, Herausgeber Peter Gössel, veröffentlicht von Taschen 2010
    http://www.taschen.com/

    [Seite 326] » "The Ardmore Experiment", Suntop Homes for Otto Tod Mallery « datiert 1938, alle reproduzierten Zeichnungen sind mit 39… katalogisiert, das Modell datiert 1940.
    6 ^ a [Seite 327] Plan and Schnitt [3906.004] scheinen maßstäblich abgebildet.
11. ^ a b Übersetzungsvorschläge von mir. [Der Taschen Verlag übersetzt z.B. mit: "viergliegriger Grundriss", "Viererblockhäuser", "Vierparteienhaus" und "Cloverleaf Wohnprojekt", was etwas irreführend, einen Ortsnamen suggeriert.]
