<h1>über Architektur und verwandte Medien … </h1>


Broadacre City

Frank Lloyd Wright
und seine Vision der urbanen Zukunft
Viererblockplan XVII.) [Quadruple Block Plan]
Chicago City Club Wohnbauwettbewerb
von
Online seit 2007
Letzte Änderung: 5. April 2014




Viererblockplan [Quadruple Block Plan] von Frank Lloyd Wright aus 'The Architecture of Frank Lloyd Wright' von Neil Levine, veröffentlicht von Princeton University Press, 1996
IX.) Abb. _01 XV.) Abb. _01

Beschriftung: » QUADRUPLE BLOCK PLAN « [links]
» PERSPECTIVE OF QUADRUPLE BLOCK PLAN « [rechts]

… stellt eine Fläche von 400 x 400 Fuß dar [14864 m2 bzw. 3,7 Acres]. Jedes 'Prärie Haus' steht in der Mitte eines 200 x 200 Fuß [3716 m2] großen Grundstückes. XII.) 21



Der Viererblockplan ['Quadruple Block Plan'] aus 'A Home in a Prairie Town' 1900-1901 XII.) 20 von Frank Lloyd Wright …

» Ein STADTmensch, der aufs Land zieht, steckt zu viel in sein Haus und zu wenig in seinen Grund. Er zieht den 50 Fuß [breiten] Bauplatz nach sich, alsbald den 25 Fuß breiten, und schließlich lebt er [wieder] Wand an Wand; Und der Hausmann, der aufs Land zog, um sich [dort] die Vorteile, die er voll schätzt, zu sichern, fühlt sich gezwungen weiter zu ziehen.
Es scheint Energieverschwendung ein Haus aufs Geratewohl für eine bereits wahllos verzerrte Situation zu planen. Daher beginnt diese Teillösung eines Prärie-Landhauses für einen Stadtmenschen am Anfang und geht von [nur mehr] 4 Häusern pro Block á 400 Quadratfuß aus, als Grundlage und Mindestgrund[stücksgröße] seiner Präriegemeinschaft. […] «
XII.) 20

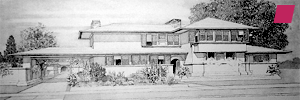

'Prärie Haus' von Frank Lloyd Wright, aus dem Wasmuth Portfolio
VI.) Abb. _02 XVI.) Abb. _02 XV.) Abb. _02

www.architechgallery.com
[aus dem Wasmuth Portfolio 1910]

http://en.wikiarquitectura.com/
http://xroads.virginia.edu/ 2 3 []
http://www.steinerag.com/ 2
http://www.americaslibrary.gov/
http://content.lib.utah.edu/



Prärie Haus - 1900, von Frank Lloyd Wright

Beschriftung: » TAFEL XIII PRAIRIE-HAUS FÜR DIE PRAIRIE-GEMEINSCHAFT. «
veröffentlicht in "The Ladies' Home Journal" [] Februar 1901 unter dem Titel: "A Home in a Prairie Town" [veranschlagte Kosten: $7000] I.) 1 XII.) 20
und ähnlich in Alfred B. Yeomans' Bericht zum Chicago City Club Wohnbauwettbewerb, 1916 [Seite 101] II.) Abb. _02_a

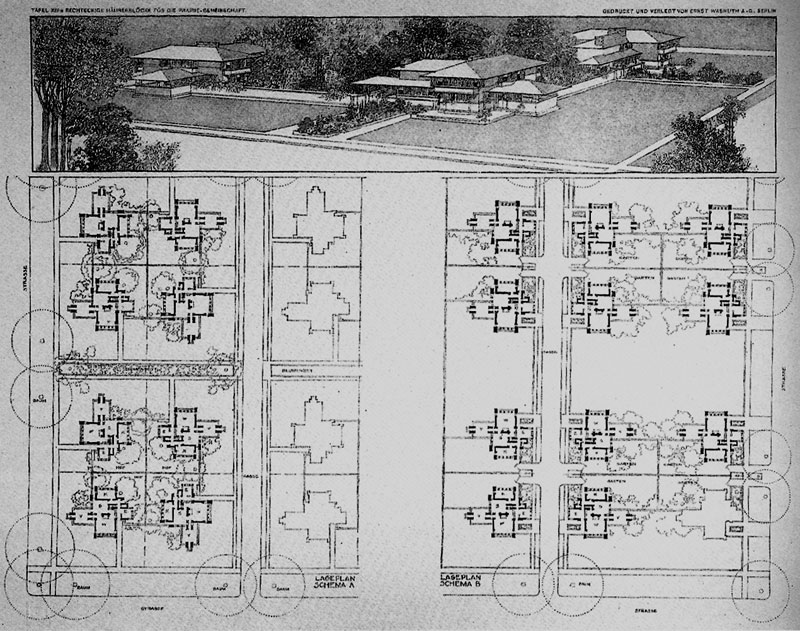

'Quadruple Block Plan' 1903 (Quadruple Block Schema A, B) von Frank Lloyd Wright aus 'FRANK LLOYD WRIGHT: DIE LEBENDIGE STADT' herausgegeben von David G. De Long, veröffentlicht von Vitra Design Museum, Weil am Rhein / Skira editore, Milan, 1998
VI.) Abb. _03 XVI.) Img. _03

Beschriftung: » TAFEL XIII a RECHTECKIGE HÄUSERBLÖCKE FÜR DIE PRAIRIE-GEMEINSCHAFT.
GEDRUCKT UND VERLEGT VON ERNST WASMUTH A.-G., BERLIN «


» LAGEPLAN SCHEMA A « [links], » LAGEPLAN SCHEMA B « [rechts, veröffentlicht 1910]

Geoposition:
+41° 53' 37.09'', -87° 47' 14.15''
http://www.bing.com/maps/



Viererblockplan [Quadruple Block Plan] 1903 (Projekte für Charles E. Roberts 1896 - 1903 XII.) 21) von Frank Lloyd Wright …

… mit Grundstücken von etwa einem sechstel Acre Größe. XII.) 21 Abb. _10
Wright illustrierte die Vorzüge seines Entwurfes in einer Gegenüberstellung zur » gebräuchlichsten aber wenig erstrebenswerten « XV.) 27 Chicago Standard-Grundstücksaufteilung. FLW0309.006 [ Zum Vergleich A. R. Sennett 1905 ]

Bilder
Robert C. Twombly [Seite 224] I.) 11
www.flickr.com
http://www.mongelli2000.com
http://cybergeo.revues.org/ []

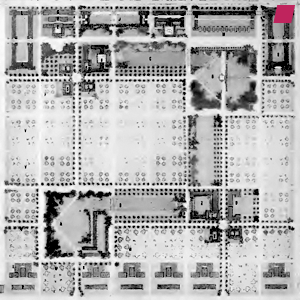

'Plan von Frank Lloyd Wright' bzw. 'Plan außer Konkurrenz von Frank Lloyd Wright' aus 'City Residential Land Development: Studies in Planning: Competitive Plans for Subdividing a Typical Quarter Section of Land in the Outskirts of Chicago', herausgegeben von Alfred B. Yeomans, veröffentlicht von The University of Chicago Press, Dezember 1916
II.) Abb. _04

[Lage] Plan [...]
http://memory.loc.gov/ []
http://cybergeo.revues.org/ 2 [grobe Nachzeichnung ]
www.flickr.com
Robert C. Twombly I.) 8
Rodolphe El-Khoury und Edward Robbins IV.)

Vogelperspektive des Viertels II.) Abb. _08
http://www.steinerag.com/


Wohngebiet-Entwicklungs-Projekt im Kontext des Chicago City Club Wohnbau-Wettbewerbes zur (vorbildlichen) Gliederung eines typischen Viertels [Mustervorort à 32 Blocks = 160 Acres = 64,75 ha] am Stadtrand von Chicago. Auf Einladung von George E. Hooker [Civic Secretary des Chicago City Clubs IV.) 3 III.) 4 und ausdrücklich nicht als Wettbewerbsbeitrag XII.) 23 ] vorgelegt, erlangte der Entwurf "außer Konkurrenz" II.) Beachtung. 1912-13 III.) 4 X.) 17


Robert C. Twombly (erkennt in Wrights Chicago City Club Projekt räumliche Diskriminierung): » […] Im Allgemeinen dominierten Häuser für die Wohlhabenden die bevorzugten Standorte in der Nähe von Grünflächen, sozialen und kulturellen Einrichtungen, während sich Arbeiter widerwillig, Sachzwängen folgend, in die Randgebiete zurückzogen. […] « [Seite 225] I.) 8

Die Zeichenerklärung [des Lageplans] stützt diese Einschätzung teilweise. I.) 8
» […]
S. 2 und 3-Zimmerwohnungen für Männer.
T. 2 und 3-Zimmerwohnungen für Frauen.
V. 7 und 8-Raumhäuser der besseren Gesellschaft.
VI.) 15
[…] «

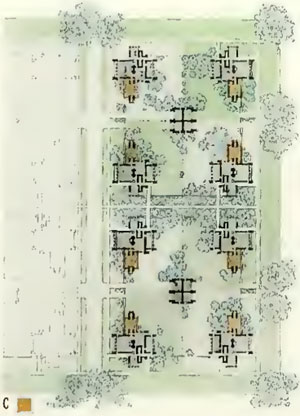

'NON-COMPETITIVE PLAN' von Frank Lloyd Wright (Quadruple Block Schema C) | Chicago City Club Wettbewerb 1913 | 'City Residential Land Development: Studies in Planning: Competitive Plans for Subdividing a Typical Quarter Section of Land in the Outskirts of Chicago', herausgegeben von Alfred B. Yeomans, veröffentlicht von The University of Chicago Press, 1916
II.) Abb. _05

Viererblock [Quadruple Block] Typ [Schema] C
Zum Vergleich Abb. _10 [Beide Illustrationen sind hier ungefähr im gleichen Maßstab reproduziert!]

Erklärung zu Abb. _05 Typ [Schema] C.

» […] Jedes der vier Häuser ist in die äußeren Ecken der vier Grundstücke eines Sub-Blocks versetzt. Durchwegs zu Vierergruppen gefügt, mit Garagen in der Mitte, halten sie jeweils gleichen Abstand zu einander. Jede Gruppe ist durch niedrige Mauern miteinander verbunden, die ungefähr 8 Fuß [2,44 m] von öffentlichen Wegen abrücken. Der größte Teil jedes Grundstückes ist als privater Garten nutzbar. Diese Typen [Schemata A, B, C] könnten auch [untereinander] rhythmisch variiert werden, in Form gut ausgewogener Arrangements. « II.) 6 siehe Grundstücksgrößen


Anthony Alofsin befasst sich 1989 in seiner Analyse von Broadacre City ebenfalls mit dem City Club Wohnbau-Wettbewerb:

» It was in his non-competitive design for the development of a quarter section of land in Chicago that Wright began to make his architectural intentions explicit by providing a description of his programmatic purpose. Ironically, in certain key ways this scheme was the inversion of Broadacre City. […] Despite this attachment to the city, the quarter section scheme contained some basic ideas of Broadacre City in embryonic form. […] « XIV.) 25

Bei Virginia L. Russell findet sich [implizit] die Auffassung, dass das Projekt für den Chicago City Club Wohnbau-Wettbewerb den Ursprung von Broadacre City darstellt. XIII.) 24


Beide Interpretationen [siehe dazu auchNeil Levine: III.) 4 und Bruce Brooks Pfeiffer: XV.) 28] legen zwei Betrachtungsweisen nahe:

a) Wir folgern einfühlsam:
Wright, [ein Perfektionist in unserer Wahrnehmung] war sich der "Unzulänglichkeiten" siehe Grundstücksgrößen in Bezug auf die eindeutig fehlende städtebauliche Vision [und den zeichenhaft angewandten Pragmatismus] des Entwurfs bewusst, und erpicht darauf diesen Mangel zu beseitigen. Er entwickelte seine ursprünglichen und vagen Ideen weiter, bis er jener städtische Vision Form verlieh, die schließlich SEINE[R würdig] werden würde.

Dieses Bild projiziert vom heutigen Standpunkt aus. Radikale städtebauliche Visionen waren [noch] kein Thema. Das City Club Projekt war eine wohl überlegte Aussage, adressiert an [und sogar maßgeschneidert für Siehe: Zeichenerklärung] ein anspruchsvolles Publikum, das selbst zur städtebaulichen Debatte maßgeblich beitrug. VII.) VIII.) Wright hatte vor, den City Club [im Rahmen dieser Gegebenheiten] zu beeindrucken, was ihm sicher auch gelungen ist.

und b) zielgruppenorientierter Tunnelblick: Beim Nachforschen (über Broadacre City) interpretieren wir [mich eingeschlossen] diesen städtebaulichen Entwurf als seinen [chronologischen] Vorläufer einfach über.


Der Chicago Block im Vergleich zu Frank Lloyd Wrights Quadruple Block [Sdoutz 2008]
X.) Abb. _06

Dazu: Homer Hoyt und Harry A. Millis "Various methods of subdividing a 40 Acre Tract, 1320 Feet Square" [Seite 431, Abbildung 103, Typ E] Blockgröße: 270 x 270 Fuß [82,3 x 82,3 m]; Straßenbreite: 60 Fuß [18,3 m] V.) 13

Eine Reproduktion von Hoyts Diagramm findet sich auf Seite 60 bei Rodolphe El-Khoury und Edward Robbins. IV.) 14

Zum Vergleich: Ludwig Karl Hilberseimer
erodiert den städtischen [gridiron] Raster …

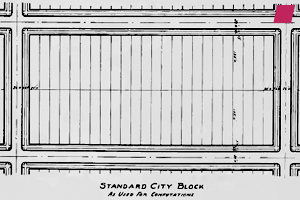

'STANDARD CITY BLOCK' aus 'City Residential Land Development: Studies in Planning: Competitive Plans for Subdividing a Typical Quarter Section of Land in the Outskirts of Chicago', herausgegeben von Alfred B. Yeomans, veröffentlicht von The University of Chicago Press, 1916
II.) Abb. _07

Beschriftung: » STANDARD CITY BLOCK As Used For Computations «

aus 'City Residential Land Development: Studies in Planning: Competitive Plans for Subdividing a Typical Quarter Section of Land in the Outskirts of Chicago', herausgegeben von Alfred B. Yeomans, veröffentlicht von The University of Chicago Press, 1916 [Seite 138]

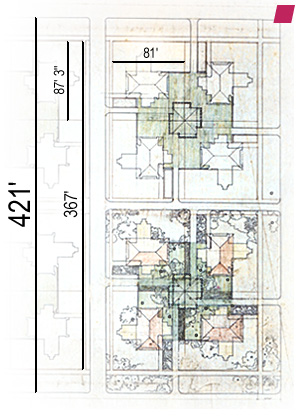

'Expanded Roberts Block' von Frank Lloyd Wright aus 'Frank Lloyd Wright 1885-1916: The Complete Works' [Band 1] von Bruce Brooks Pfeiffer, Herausgeber Peter Gössel, veröffentlicht von Taschen 2011
XV.) Abb. _10

» Expanded Roberts Block (project), Oak Park, Illinois, 1903, plan for thirty-two houses on 750-foot-long block. « XII.) 26

Diese Version des Roberts Projektes Abb. _03 zeigt Grundstücksgrößen von 87' 3'' x 81' [Fuß, ca. 26.6 x 24.7 Meter = 657 m2] was einen Block von 367' x 750' [Fuß] voraussetzt.

Zum Vergleich Abb. _05 [Beide Illustrationen sind hier ungefähr im gleichen Maßstab reproduziert!]

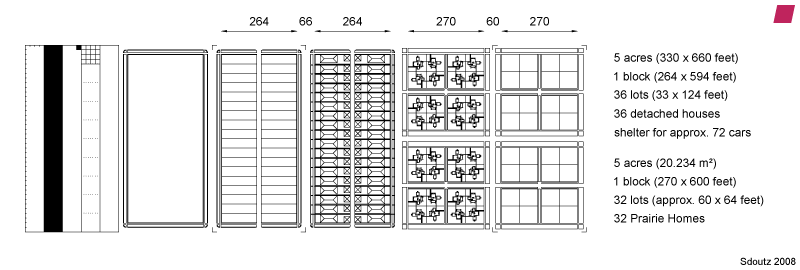

Chicago Block Diagramm, Sdoutz 2008

Angesichts der malerischen Vielfalt ["picturesque variety"] II.) 5 die Wright beabsichtigte, erweisen sich Häuser und Grundstücke [in Anlehnung an das Chicago City Club Projekt] als SEHR X.) 19 KLEIN, jedenfalls verglichen mit heutigen Ansprüchen.

Wright hat scheinbar - ungeachtet der im Lageplan Abb. _04 bedingten Grundstücksgrößen - bereits existierende Viererblock Typen Abb. _10 vom Roberts Projekt Abb. _03 zur Veranschaulichung des Chicago City Club Wettbewerbes Abb. _05 herangezogen, um so räumliche Großzügigkeit in einer tatsächlich eher "gedrängten" Bebauung X.) 19 zu suggerieren.

Der Viererblockplan [Quadruple Block Plan] legt [basierend auf der Reproduktion zu Abb. _02 ] ebenfalls nahe, dass individuelle Grundstücke, abhängig von ihrer Erschließung, nicht quadratisch waren. XII.) 22

Der Viererblock in Diagramm Abb. _06 ist auf eine Blockbreite von 270 Fuß [82,3 m] bemessen, was nicht dem Standard (bzw. üblichen) Chicago Block von 266 x 600 Fuß IV.) 9 entspricht, der sich - wie von Homer Hoyt 1933 V.) 16 ausgeführt - während der Immobilien-Booms zwischen 1866 und 1873 als solcher etabliert hat, sondern mit Yeomans' Beschreibung der Chicago City Club Wettbewerbsausschreibung von 1913 übereinstimmt. II.) Abb. _07

'Üblicher, städtischer Block, wie er für Berechnungen herangezogen wird.' Abb. _07
Blockgröße (270 x 600 Fuß) [82,3 x 182,9 m]
Straßenbreite (60 Fuß) [18,3 m]
Ohne Seitengasse
unterteilt in 48 Grundstücke (à 25 x 135 Fuß) [7,6 x 41,1 m]

Weitere Angaben zu Block und Grundstücksgrößen [Abb. _06 linke Seite] stammen aus:
'Innovative Urban Wet-weather Flow Management Systems' von Richard Field, James P. Heaney and Robert Pitt, CRC Press, 2000 [Seite 38]
http://books.google.at/ PDF

"Figure 2-9. Typical unit residential area, Chicago, IL (APWA, 1968)."
Blockgröße (264x594 Fuß) [80,5 x 181 m]
Straßenbreite (66 Fuß) [20,1 m]
Seitengasse (16 Fuß) [4,9 m]
unterteilt in 36 Grundstücke (à 33 x 124 Fuß) [10,1 x 37,8 m]

Ebenfalls zum Vergleich: [folgende, zufällig gewählte] Geoposition:
+41° 56' 34.65", -87° 46' 52.53"

Laut unterschiedlicher [Internet] Quellen entspricht die durchschnittliche [und folglich vorherrschende] Grundstücksgröße in Chicago derzeit immer noch 25 x 125 Fuß [7,6 x 38,1 m].
Mit dem Messwerkzeug von Google Earth kann man selbst nachmessen …

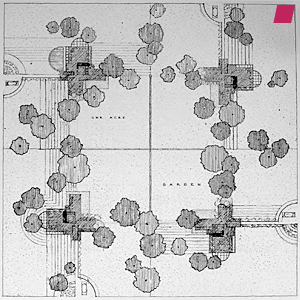

'QUADRUPLE HOUSING, EXTERIOR PLAN' von Frank Lloyd Wright, aus 'The Living City' 1958
XI.) Abb. _09

Beschriftung: » QUADRUPLE HOUSING, EXTERIOR PLAN « mit jeweils: » ONE ACRE GARDEN « stellt eine Fläche von 4 Acres [16187 m2] dar.

Zeichnung entnommen aus: 'The Living City' von Frank Lloyd Wright, veröffentlicht von Horizon Press, 1958, Seite 150
http://www.archive.org/



Die lebendige Stadt - 1958, von Frank Lloyd Wright

» […] Außerdem gibt es anstelle der standardisierten Grundstücksteilung, die auf der altertümlichen Londoner Schlafstadt basiert, den großflächigen und segensreichen Vierer[block]plan. « XI.) 18





ZUM ANFANG

Quellen


  1. "Frank Lloyd Wright: His Life and His Architecture" von Robert C. Twombly, veröffentlicht von Wiley-IEEE, 1987
    http://books.google.at/

    1 a » A Home in a Prairie Town « Seite 53 zeigt eine Reproduktion [] des im Februar 1901 in "The Ladies' Home Journal" [http://www.steinerag.com/ 2] erschienenen Artikels.
    » A Small House with 'Lots of Room in It' « [ 2 3] wurde ebenfalls in The Ladies' Home Journal im Juli 1901 veröffentlicht. [http://www.steinerag.com/ 2 3]
    » After explaining the plans and specifying the costs - $7000 for the 'Prairie' and $5800 for the 'Small' House - Wright declared himself ready to accept orders. « [Seite 52] Siehe dazu auch: XII.) 20
    Detailangaben nach Twombly [Seite 56, Anmerkung 14]

    11 [Seite 224]
    8 Zeichenerklärung [Key to plan] [Seiten 225, 226, 227] Siehe auch II.) Abb. _04
    » […] In general, homes for the comfortable and affluent dominated the choice sites near parks and social and cultural services, while within a kind of grudging necessity the workers were farmed out to periphery by themselves. […] « [Seite 225, Übersetzung von mir XVII.) ]

    Hier [Seite 226] wird Wrights Projekt als » "Non-Competitive Plan" (1913) for the National Conference on City Planning « bezeichnet. VII.) VIII.)
  2. ^ a b c '[Publications of The City Club of Chicago] City Residential Land Development: Studies in Planning: Competitive Plans for Subdividing a Typical Quarter Section of Land in the Outskirts of Chicago', (Hrsg.) Alfred B. [Beaver] Yeomans [Landschaftsarchitekt], veröffentlicht von The University of Chicago Press, Dezember 1916
    PDF von http://www.archive.org/

    » Program of a Competition with Cash Prizes for the procuring of a Scheme of Development for a Quarter-Section of Land within the Limits of the City of Chicago, Illinois
    […]
    For good reasons it has been detemined that the area for the laying out of which plans are to be submitted in this competition shall be, not a precisely located, but an imaginary or an assumed site, as follows: «
    [Seite 1, 2]

    Wilhelm Bernhard wurde mit dem 1. Platz ausgezeichnet, Arthur C. Comey wurde Zweiter, Albert and Mrs. Ingrid Lilienberg belegten den dritten Platz. 43 Pläne wurden eingereicht, 39 von der Jury bewertet, 33 [inklusive Wrights Entwurf] publiziert.


    Abbildungen vom "NON-COMPETITIVE PLAN" bzw. "PLAN BY FRANK LLOYD WRIGHT" für das "CITY RESIDENTIAL LAND DEVELOPMENT" [Chicago City Club Wettbewerb 1913]
    Abb. _08 "Bird's-Eye View of the Quarter-Section" [Seite 97]
    Abb. _04 [Lage] Plan beinhaltet "KEY TO PLAN" und "STATISTICAL DATA" [Seite 98]
    Abb. _05 Quadruple Block Schema [Typ] C [Seite 100]
    Abb. _02_a Nicht näher bezeichnete Darstellung eines Prärie Hauses [wahrscheinlich 0007.001 XV.) Img. _02 Seite 101]
    Abb. _07 Üblicher, städtischer Block, wie er für Berechnungen herangezogen wird. [Seite 138]

    5 » […] A succession of buildings of any given length by this arrangement presents the aspect of well-grouped buildings in a park, of greater picturesque variety than is possible where façade follows façade. « [Frank Lloyd Wright] (Seite 99)
    Siehe dazu auch IV.) 9

    6 » EXPLANATION OF ALTERNATIVE BLOCK ARRANGEMENTS
    A. Quadruple re-subdivision of city block by means of single cross street and parterres into four sub-blocks. Four houses grouped at center of each sub-block about an interior court enclosed by low walls — 1/4 of the enclosure available to each of the four houses. One entrance to one house only on each side of each sub-block. No alleys — houses revolving in plan so that living-rooms and verandas face outward and kitchens inward to courts. A single plan used thus is always presented at a different angle in harmonious groups of four.
    B. Same. Single cross street — no parterres. Houses grouping across the streets increasing interior court gardens and giving direct access from street to all houses without parterres.
    C. Same. Each of the four houses moved to exterior angles of the four lots of the sub-block — grouping uniformly in fours equally distant from each other both ways, garages at center. Each group connected by low walls about eight feet back from public walks. Major area of each lot suited for private use as a garden.
    Schemes might be rhythmically interchanged in some wellbalanced arrangements. «
    [Seite 101, Übersetzung von mir XVII.) ]
  3. 'Modern Architecture: Being the Kahn Lectures for 1930' von Frank Lloyd Wright [zuerst erschienen 1931] mit einer neuen Einführung von Neil Levine, veröffentlicht von Princeton University Press, 2008 http://books.google.at/

    4 a » […] The 1912-13 project for a thirty-two-block residential area of Chicago done in the context of the Chicago City Club Competition for a Model Quarter-Section was designed in response to a request from the club's civic secretary, George Hooker, and is in no way an ideal, comprehensive city plan. « XII.) 23
    [Neil Levine, Anmerkung 178, Seite lxix]
  4. ^ "Shaping the City: Studies in History, Theory and Urban Design" von Rodolphe El-Khoury, Edward Robbins, veröffentlicht von Routledge, 2004

    3 » [… because] Wright did not participate in competitions. « Fußnote 12, Seite 75 nennt Neil Levine als Quelle dieser Begründung. XII.) 23
    http://books.google.at/

    14 [Seite 60] Reproduktion von Hoyts Diagramm V.) 13 » Various methods of subdividing a 40 Acre Tract, 1320 Feet Square « [Seite 431, Abbildung 103, Typ E]

    9 a [Seite 61]
    http://books.google.at/

  5. "One Hundred Years of Land Values in Chicago: The Relationship of the Growth of Chicago to the Rise of Its Land Values, 1830-1933" von Homer Hoyt, Harry A. Millis, veröffentlicht von Beard Books, 2000 [erstveröffentlicht 1933]

    16 [Seite 429]

    13 » Various methods of subdividing a 40 Acre Tract, 1320 Feet Square « [Seite 431, Abbildung 103, Typ E] http://books.google.at/
    Detailangaben nach El-Khoury und Robbins IV.) 14
  6. ^ 'FRANK LLOYD WRIGHT: DIE LEBENDIGE STADT' herausgegeben von David G. De Long, veröffentlicht von Vitra Design Museum, Weil am Rhein / Skira editore, Milan, 1998
    http://books.google.at/

    Abb. _02 Bildunterschrift: » "Eln Haus in einer Präriestadt" für das Ladies' Home Journal, 1900 (Projekt) « von Frank Lloyd Wright [Seite 182]
    Abb. _03 Bildunterschrift: » Viererblockplan, 1900-1903 (Projekt) « [Quadruple Block Plan] von Frank Lloyd Wright [Seite 248]

    15 » V. Seven and eight room houses, better class. « bei De Long übersetzt mit: » V. Sieben- und Achtzimmerhäuser, obere Klasse. « [Seite 21] XVII.)
  7. a b 'The Birth of City Planning in the United States, 1840-1917' von Jon A. Peterson, JHU Press, 2003

    » […] in 1912-1913 both the NCCP [National Conference on City Planning VIII.)] and the Chicago City Club had sponsored model-suburb design contests. The planners did so as a conference study-project, the City Club II.) as an open competition with prizes. «
    http://books.google.at/ [Seite 282]
  8. a b c Die erste nationale Tagung zur Stadtplanung [First National Conference on City Planning] wurde im Mai 1909 in Washington, D.C. abgehalten.
    PDF von http://www.archive.org/

    Der 5. Kongress fand in Chicago im Mai 1913 statt.
    PDF von http://www.archive.org/

    » While the goal of our so-called city planning movement is the actual improvement of cities, the translation of plans into facts, […] one of the big steps toward that goal is the substitution of plans for mere talk about plans or about the subjects with which plans deal. […] « [Seite 168]

    … Mit sehr allgemein gehaltenen Bemerkungen zu 9 präsentierten 'city planning studies' (Seite 93 ff., einer Liste der Teilnehmer Seite 210) und einem einzigen [!] Hinweis auf den Chicago City Club Wettbewerb:
    » We have also carried out, as some of you saw yesterday at the City Club, a study of a particular quarter section of a level city from a theoretical standpoint. « [Seite 189]

    7 Die 7. nationale Konferenz zur Stadtplanung [Seventh National Conference on City Planning, Detroit Juni 1915] gibt eine kurze Geschichte der urbanen Blockgrößen in Chicago wider.
    http://www.archive.org/ [Seite 244 ff.]
  9. 'The Architecture of Frank Lloyd Wright' von Neil Levine, veröffentlicht von Princeton University Press, 1996 http://www.books-by-isbn.com/

    Abb. _01 Viererblockplan [Quadruple Block Plan] von Frank Lloyd Wright
    veröffentlicht in ' The Ladies' Home Journal' [http://www.steinerag.com/] Februar 1901
    Bildunterschrift: » "Quadruple Block Plan" project, 1900. Perspective and plan. « [Seite 31]

    Fußnote 20, Seite 440 » The plans were commissioned by Edward Bok, president of the Curtis Publishing Company. The "Quadruple Block Plan" appeared in the February 1901 Ladies' Home Journal. Wright reworked it as the basis for a twenty-four-unit development for Charles E. Roberts, for Oak Park, in 1900-1903. «
  10. 17 Die Wettbewerbsunterlagen wurden bereits 1912 herausgegeben; Wettbewerbsabgabe war am 3. März 1913; Eine anschließende Ausstellung [unter Beteiligung Wrights] XII.) 23 wurde für den 7. März 1913 angekündigt. II.)

    19 a Abb. _06
    Stadtraster von 270 x 600 Fuß, basierend auf den Wettbewerbsgrundlagen und auf graphischer Näherung zum Lageplan Abb. _04 sind streng genommen spekulativ, genauso wie daraus abgeleitete Grundstücksgrößen von ca.. 64 x 60 Fuß [ca. 360 Quadratmeter] !
    Ungeachtet seines durchaus leitmotivischen Charakters, bedingt der Lageplan [auch bei großzügiger Auslegung] wesentlich kleinere Parzellen als es die Typendarstellung [A, B, C, die in ihrer Weitläufigkeit vielmehr dem Roberts Entwurf Abb. _10 entspricht] vermuten lässt.
    Bei bebauten Flächen von etwa ~170 m2 blieben 6 m Abstand zwischen Gebäuden, bei ~121 m2 wären 8 m Abstand möglich… ein hypothetisches 1:1 Verhältnis von Baukörpern und Lücken beschränkt Häuser auf ~90 m2 Grundfläche.
    Mit "Two-flat Buildings" [Abb. _04 "W" unten links], die fast ihr gesamtes Areal überbauen, schmiegt sich wieder "Fassade an Fassade" II.) 5
  11. 'The Living City' von Frank Lloyd Wright, veröffentlicht von Horizon Press, 1958

    Abb. _09 [Seite 150]
    18 Wohnungen …
    » […] Also there is the plan of the quadruple in quadrangular array widespread and beneficent instead of the standardized subdivision based upon the ancient London dormitory town. « [Seite 171, von mir sehr frei übersetzt XVII.) ]
  12. IN: 'Frank Lloyd Wright: From Within Outward' Katalog zur Ausstellung: 'Frank Lloyd Wright: From Within Outward' im Guggenheim Museum NY 2009, von Skira Rizzoli Publications Inc. 2009
    http://www.books-by-isbn.com/

    'Making Community Out of the Grid: WRIGHT'S QUADRUPLE BLOCK PLAN AND THE ORIGIN OF THE PRAIRIE HOUSE' von Neil Levine [Seite 58 bis 73]

    20 a b » The Quadruple Block Plan and the Ladies' Home Journal, "A Home in a Prairie Town," 1900-01 «
    Seite 65 zeigt ebenfalls I.) 1 eine Reproduktion [] des in ' The Ladies' Home Journal' [http://www.steinerag.com/ 2] erschienenen Artikels vom Februar 1901. [Eine noch größere Darstellung findet sich bei XV.) ; sehr freie Übersetzung von mir XVII.) ]

    » A Home in a Prairie Town
    By FRANK LLOYD WRIGHT
    This is the Fifth Design in the Journal's New Series of Model Suburban Houses Which Can be Built at Moderate Cost «


    » A CITY man going to the country puts too much in his house and too little in his ground. He drags after him the fifty-foot lot, soon the twenty-five-foot lot, finally the party wall ; and the homemaker who fully appreciates the advantages which he came to the country to secure feels himself impelled to move on.
    It seems a waste of energy to plan a house haphazard, to hit or miss an already distorted condition, so this partial solution of a city man's country home on the prairie begins at the beginning and assumes four houses to the block of four hundred feet square as the minimum of ground for the basis of his prairie community. […] «


    » […] Cement on metal lath is suggested for the exterior covering throughout, because it is simple, and, as now understood, durable and cheap. The cost of this house with interior as specified and cement construction would be seven thousand dollars: […] Total … $6970 « [Text von Frank Lloyd Wright]

    [gefolgt von einer Anmerkung des Herausgebers] » EDITOR'S NOTE - As a guarantee that the plan of this house is practicable, and that the estimates for cost are conservative, the architect is ready to accept the commission of preparing the working plans and specifications for this house to cost Seven Thousand Dollars […] «

    21 a Alle Angaben nach Neil Levine, Seiten 66, 67, 68 - mit genauen Angaben zu den für die Roberts Projekte Abb. _03 entwickelten Blockstrukturen:
    » First Roberts Master Plan, 1896 « XV.)
    möglicherweise: » New Idea for Suburbs … 1901 «
    und » Adaptation of the Quadruple Block Plan to the Roberts Block, 1903 «

    22 [Seite 68] Wright ersetzt standard "multifunktions Gassen" durch Fußwege, genannt 'Esplanades' und durch Fahrwege, sogenannte 'Courts'. Er ließ auch eine Versionen für das Roberts Projekt Abb. _03 anfertigen 'mit Grundstücken, so quadratisch wie möglich'. [Seite 70], was 'den Block (innerhalb der Gehsteige) von 465 Fuß auf 558 Fuß verlängerte.' [Seite 73, Anmerkung 21]

    23 a b c Seite 73; Anmerkung 26 klärt die Abläufe zum Chicago City Club Wohnbau-Wettbewerb.

    26 Bildunterschrift für FLLW FDN # 0309.003 [Seite 71] Img. _10
  13. 'You Dear Old Prima Donna: The Letters
    of Frank Lloyd Wright and Jens Jensen' von Virginia L. Russell, FASLA, veröffentlicht in Landscape Journal 2001; 20:2; PDF [Seiten 141-155]

    24 » […] In 1913, the Chicago City Club, when Jensen was their Chair of City Planning, held a competition for the design of a suburban community, and Wright did not enter his design, which evolved into the Broadacre City, in the competition, instead choosing to submit the scheme "hors concours," as one reviewer put it, or "outside the competition." Jensen was on the jury for the competition, and it would be a dispute over Broadacre City that ultimately ended their friendship thirty years later. […] « [Seite 154, Anmerkung 8]

  14. IN: 'Center: A Journal of Architecture in America', 'Modernist Visions and the Contemporary American City' - Volume 5, veröffentlicht 1989 vom Center of the Study of American Architecture, School of Architecture, The University of Texas at Austin. http://soa.utexas.edu/

    'Broadacre City: The Reception of a Modernist Vision, 1932-1988' von Anthony Alofsin [Seiten 8 - 43]

    25 [Seiten 11, 12]
  15. 'Frank Lloyd Wright 1885-1916: The Complete Works' [Band 1] von Bruce Brooks Pfeiffer, Herausgeber Peter Gössel, veröffentlicht von Taschen 2011
    http://www.taschen.com/

    'Housing Project for Charles E. Roberts' 1896 Ridgeland Oak Park Illinois [Projekt, Seite 81]

    'Block Plan for Charles E. Roberts' 1897 Oak Park, Illinois [Projekt, Seite 85]

    'A Home in a Prairie Town', 1901, Ladies' Home Journal [Projekt, Seite 118]
    Abb. _02 0007.001 kolorierte Version, II.) Abb. _02_a sehr ähnlich, nicht datiert, aber im Kontext der 'A Home in a Prairie Town' Veröffentlichung von 1901 [Seite 119]
    Abb. _01 0007.009 » A Home in a Prairie Town by Frank Lloyd Wright « Reproduktion des im Magazin 'The Ladies' Home Journal' im Februar 1901, auf Seite 17 erschienenen Artikels [Seite 120, http://www.steinerag.com/]

    "Quadruple Block Plan" 1901 Ladies' Home Journal [Projekt, Seite 128]

    'Charles E. Roberts Block Plan' 1903, Oak Park, Illinois [0309, Projekt, Seite 204-206]
    Abb. _10 0309.003 'new block plan' mit deutlich lesbaren Maßangaben [nicht beschriftet, Ausschnitt, Seite 205] Siehe auch FLW 0309.006
    27 » Ein Entwurf zeigt die Häuser extrem dicht nebeneinander auf sehr schmalen Parzellen, die sich entlang des Baugrundstücks erstrecken. Auf der oberen und unteren Hälfte befinden sich je 15 Häuser (0309.006), wobei jene auf der unteren Hälfte von Wright und jene auf der oberen Hälfte im viktorianischen Stil gezeichnet wurden. Möglicherweise entstand dieser wenig ansprechende Entwurf, um dem Auftraggeber eine Lösung aufzuzeigen, die konventionell, doch wenig wünschenswert war. « [Seite 206]

    Model Quarter Section, City Residential Land Development, 1913, Chicago, Illinois [Projekt, Seite 460]
    28 » […] Lang und ausführlich erläuterte Wright damals alle Aspekte seines Entwurfs. Wer seinen Text aufmerksam liest, spürt sein Interesse an der Stadtplanung, ein Interesse, das sich mit Aufnahme der Arbeiten an Broadacre City 1934 noch vertiefen sollte, auf die mehrere Elemente in diesem Entwurf bereits verweisen. Für die Wohnbebauung griff Wright Elemente des Häuserblocks Roberts von 1903 (Projekt 0309) auf und integrierte sie hier als Entwurf A, Entwurf B und Entwurf C. « [siehe Abb. _05]
  16. 'Ausgeführte Bauten und Entwürfe von Frank Lloyd Wright' Nachdruck der 1910 bei Ernst Wasmuth A.-G. Berlin erschienenen Portfolioausgabe von 100 Lithographien, zweite Auflage, 1998 http://www.steinerag.com/
    Für die Originalausagabe siehe: Volume I, Volume II University of Utah, J. Willard Marriott Library

    Img. _03 [Seite 20] Beschriftung: » TAFEL XIII a RECHTECKIGE HÄUSERBLÖCKE FÜR DIE PRAIRIE-GEMEINSCHAFT.
    GEDRUCKT UND VERLEGT VON ERNST WASMUTH A.-G., BERLIN «

    http://content.lib.utah.edu/
    Img. _02 [Seite 19] Beschriftung: » TAFEL XIII PRAIRIE-HAUS FÜR DIE PRAIRIE-GEMEINSCHAFT.
    GEDRUCKT UND VERLEGT VON ERNST WASMUTH A.-G., BERLIN «

    http://content.lib.utah.edu/
  17. ^ a b c d e f Einige Begriffe spiegeln bestehende Übersetzungen [De Long, Wasmuth] wider:

    Sheme [Schema bzw. gebräuchlicher: 'Typ'],
    Quadruple Block Plan [Viererblockplan eigentlich: 'Vierfachblockplan']
    Model Quarter-Section [Mustervorort eigentlich: 'Musterviertel']

ZUM ANFANG

Links



ZUM ANFANG

mehr Broadacre


ZUM ANFANG

Entstehung


  • Vorläufige Fassung ...
  • Meine Sicht von Broadacre City entstand im Mai 1999 im Rahmen meiner Diplomarbeit 16/3 und ging im Juni des selben Jahres online.
  • Im Mai 2007 fand eine englische Übersetzung ihren Weg ins Netz.
  • Alle Links zu http://contentdm.unl.edu/ [University of Nebraska-Lincoln Libraries] wurden erneuert (25.11.2008)
  • Links zu http://www.mcah.columbia.edu/ [Columbia University in the City of New York] hinzugefügt (2.8.2009)
  • Allfällige Datierungen sind den jeweiligen Quellen entnommen [!]. Wikipedia und 'The Complete Works' von Bruce Brooks Pfeiffer bringen eine gewisse 'Konventionalisierung' mit sich, die 'Chronologien' älterer Publikationen (zumal von Zeitzeugen) überlagert.
<h3>&copy; Franz Sdoutz, Dezember 2011</h3>

JavaScript aktivieren Übersicht



<ul style="background:#ffffff; color:#10314A;"><li><a href="http://www.medienarchitektur.at/architekturtheorie/" target="_top">architekturtheorie.net</a> (<a href="http://www.medienarchitektur.at/architekturtheorie/hypertext/2011_hypertext_de.shtml" target="_top">hypertext</a>) <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/unique_city/2011_google_urbanism_de.shtml" target="_top">Google Städtebau™</a> <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/unique_city/2011_london_growth_de.shtml" target="_top">Die Stadtentwicklung von London</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/unique_city/2011_london_metrology_de.shtml" target="_top">London Metrology</a> [Mayfair in Metern]</li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/garden_cities/2011_garden_cities_links_de.shtml" target="_top">Gartenstädte</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/patrick_abercrombie/2011_patrick_abercrombie_links_de.shtml" target="_top">Versprengte Satelliten</a></li> <li><a href="http://www.mediaarchitecture.at/architekturtheorie/milton_keynes/2011_milton_keynes_en.shtml" target="_top">Milton Keynes (New Town)</a></li> </ul></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_broadacre_city_de.shtml" target="_top">Broadacre City</a> von Frank Lloyd Wright <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_broadacre_model_de.shtml" target="_top">Modell, Plan</a> and <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_broadacre_model_de.shtml#abb_grid" target="_top">Struktur</a></li> <li>Illustrationen <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_002_de.shtml" target="_top">2</a>, <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_003_de.shtml" target="_top">3</a>, <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_004_de.shtml" target="_top">4</a>, <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_005_de.shtml" target="_top">5</a>, <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_006_de.shtml" target="_top">6</a>, <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_illustration_007_de.shtml" target="_top">7</a> </li> <li>(vermeintliche) Vorläufer <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_quadruple_block_plan_de.shtml" target="_top">Quadruple Block Plan</a></li> </ul></li> <li>Umsetzung (<a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_usonia_de.shtml" target="_top">Usonia</a>) <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_galesburg_country_homes_de.shtml" target="_top">Galesburg Country Homes</a> | <a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_galesburg_country_homes_de.shtml#fo_exkurs" target="_top">Innen und Außen</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_parkwyn_village_de.shtml" target="_top">Parkwyn Village</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_usonia_homes_inc_de.shtml" target="_top">Usonia ||</a></li> </ul></li> <li> Ähnliche Entwürfe (preiswerter Häuser): <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_malcolm_willey_house_de.shtml" target="_top">Willey House</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_ardmore_cloverleaf_de.shtml" target="_top">Suntop Houses</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_ardmore_cloverleaf_de.shtml#abb_cloverleaf" target="_top">Cloverleaf Project</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_asbh_de.shtml" target="_top">American System-Built Houses</a></li> </ul> </li> <li> Weitere Architekturen: <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_play_resort_de.shtml" target="_top">Huntington Hartford Play Resort</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_automobile_objective_de.shtml" target="_top">Gordon Strong Automobile Objective</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_rogers_lacy_hotel_de.shtml" target="_top">Rogers Lacy Hotel</a></li> </ul></li> <li> Datierung (<a href="http://www.medienarchitektur.at/architekturtheorie/broadacre_city/2011_chronology_de.shtml" target="_top">…</a>)<br /> </li> </ul></li> <li>Bikini Hypothesen (zur architektonischen Nabelschau) <ul> <li><a href="http://www.medienarchitektur.at/architekturtheorie/super_flat/2011_media_architecture_de.shtml" target="_top">Oberflächlich betrachtet …</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/venice_beach/2011_venice_beach_de.shtml" target="_top">Venice Beach - Die Kunst der Systeme</a></li> <li><a href="http://www.mediaarchitecture.at/architekturtheorie/bikini_bottom/2011_bikini_bottom_en.shtml" target="_top">Bikini Bottom</a> - Randbemerkungen n-ter Ordnung</li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/philip_johnson/2011_philip_johnson_crutches_de.shtml" target="_top">Philip Johnson</a> (diskursiver Thesaurus) </li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/heinz_foerster/2011_models_de.shtml" target="_top">Modelle</a> (im Tempel der Wissenschaft)</li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/sprechende_architektur/2011_symbolic_architecture_de.shtml" target="_top">Syntax</a></li> </ul></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/nikolaus_passath/2011_nikolaus_passath_de.shtml" target="_top">Automaten von Nikolaus Passath</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/le_corbusier/2011_corbusier_links_de.shtml" target="_top">WEBLINKS: Le Corbusier</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/hilberseimer/2011_hilberseimer_links_de.shtml" target="_top">WEBLINKS: Ludwig Hilberseimer</a></li> <li><a href="http://www.mediaarchitecture.at/architekturtheorie/melvin_webber/2011_melvin_webber_links_en.shtml" target="_top">WEBLINKS: Melvin Webber</a></li> <li><a href="http://www.medienarchitektur.at/architekturtheorie/alfred_richard_sennett/2011_urban_utopia_links_de.shtml" target="_top">WEBLINKS: Städte im Garten Eden</a></li> <li><a href="http://www.mediaarchitecture.at/architekturtheorie/1001_cities/2011_urban_links_en.shtml" target="_top">WEBLINKS: 1001 Stadt</a></li> <li><a href="http://www.mediaarchitecture.at/architekturtheorie/deja_vu/2011_deja_vu_en.shtml" target="_top">WEBLINKS: Déjà-vu</a></li> </ul></li></ul> <h3>&#160;&#160;&#160;</h3> <h4><a href="http://www.mediaarchitecture.at/index_en.shtml" target="_top">MediaArchitecture</a> | in English </h4> <h4><a href="http://www.medienarchitektur.at/" target="_top">medienarchitektur</a> | auf Deutsch </h4> <h3>&#160;&#160;&#160;</h3>
